protección frente a sobrecarga y cortocircuito
La unidad de control incluye los componentes electrónicos y el selector de ajuste de corriente
La estructura modular plug & play le ayuda a realizar un mantenimiento rápido
Acceso directo a información detallada para cada arrancador de motor de tu instalación
Sistema avanzado de gestión de motores
Descripción

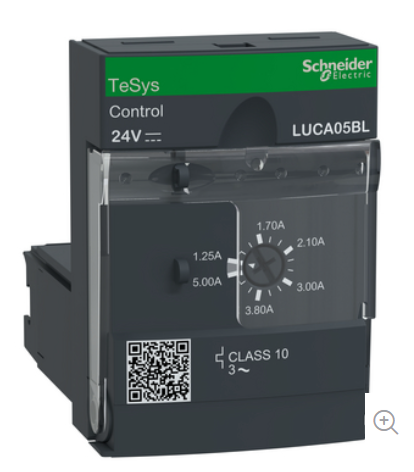

Unidad de control estándar TeSys U para insertar en las bases de alimentación LUB12, LUB32 y LUB38 para formar un controlador de arrancador TeSys U, para aplicaciones de motores trifásicos de hasta 1,5 kW a 400 V. Proporciona protección completa para motores con intensidad nominal Ir de 1,25-5 A (Ir ajustable), clase 10 de disparo por sobrecarga, cortocircuito a 13 x Irmax, sobreintensidad a 14,2 x Ir, pérdida de fase y fallo de aislamiento (protección del equipo solamente). Para uso con una tensión de 24 V CC para controlar el arrancador (a través de los terminales de control A1/A2, situados en la base de alimentación). Certificado para utilizarse junto con una base de alimentación LUB (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).
Especificaciones
| Gama | TeSys |
|---|---|
| Gama del producto | Controlador de motor combinado autoprotegido TeSys U |
| Nombre del producto | TeSys V |
| Nombre abreviado del dispositivo | LUCA |
| Tipo de producto o componente | Unidad de control estándar |
| Función | Control del motor Protección del motor |
| Tipo de aplicación | Protección básica de arrancadores motor: sobrecarga y cortocircuito |
| main function available | Protección frente a error de fase y a desequilibrio de fase Restablecimiento manual Protección de fallo de tierra Protección frente a sobrecarga y cortocircuito |
| Compatibilidad del producto | Módulo de distribución de energía LUB12 Módulo de distribución de energía LUB32 Módulo de distribución de energía LUB38 Módulo de distribución de energía LUB120 Módulo de distribución de energía LUB320 Módulo de distribución de energía LUB380 Microchip RFID Fujitsu (MB89R118 – MB89R119) LU2B12BL Microchip RFID Fujitsu (MB89R118 – MB89R119) LU2B32BL Microchip RFID Fujitsu (MB89R118 – MB89R119) LU2B38BL |
| [Ue] Tensión nominal de empleo | 690 V AC |
| frecuencia de red | 40…60 Hz |
| tipo de carga | Motor trifásico – refrigeración: autorrefrigerado |
| categoría de empleo | AC-44 AC-43 AC-41 |
| potencia del motor en kW | 1,5 kW en 400…440 V AC 50/60 Hz 2,2 kW en 500 V AC 50/60 Hz 3 kW en 690 V AC 50/60 Hz |
| rated motor current adjustment range | 1,25…5 A |
| clase de disparo por sobrecarga | Clase 10 – frecuencia limite: 40…60 Hz – compensación temperatura: -25…70 °C acorde a IEC 60947-6-2 Clase 10 – frecuencia limite: 40…60 Hz – compensación temperatura: -25…70 °C acorde a UL 508 |
| umbral de disparo | 14,2 x Ir +/- 20 % |
| sensibilidad de fallo de fase | Sí |
| [Uc] control circuit voltage | 24 V DC |
